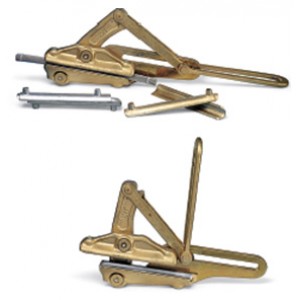

TS41 Клиновой зажим Лягушка (3105)
3105 Клиновой зажим изготавливается из высоко эластичной сталигорячей оцинковки с кадмиевым покрытием. Предназначены для фиксации кабеля и провода различных типов и диаметров. Используются только со сменными вкладышами (поставляются отдельно)
Наличие: Срок поставки уточняйте у специалиста ОТПРАВИТЬ ЗАПРОСТакже получить всю информацию о продукции вы можете по бесплатному номеру: 8 (800) 444-50-71
Клиновой зажим для:
– алюминиевого, ACSR, медного провода диаметром 12-32 мм
– стального троса и грозотроса 8-24 мм
– стального троса диаметром 8-24 мм
Сменные вкладыши (тип G05) поставляются отдельно
Максимальная безопасная нагрузка: 88кН
Минимальная разрушающая нагрузка 275 кН
Вес 13,5 кг
Вкладыши для лягушки:
|
диапазон |
G05A |
G05B |
G05V |
G05Q |
|
8 – 9 |
G05A 080 |
G05B 080 |
вкладыши для круглых стальных проводов
поставляются по запросу с указанием точного диаметра провода от 8мм до 22мм |
вкладыши для квадратных стальных проводов
поставляются по запросу с указанием точного диаметра провода от 8мм до 22мм |
|
9 – 10,5 |
G05A 090 |
G05B 090 |
||
|
10,5 – 12 |
G05A 105 |
G05B 105 |
||
|
12 – 13,5 |
G05A 120 |
G05B 120 |
||
|
13,5 – 15 |
G05A 135 |
G05B 135 |
||
|
15 – 16,5 |
G05A 150 |
G05B 150 |
||
|
16,5 – 18 |
G05A 165 |
G05B 165 |
||
|
18 – 19,5 |
G05A 180 |
G05B 180 |
||
|
19,5 – 21 |
G05A 195 |
G05B 195 |
||
|
21 – 22,5 |
G05A 210 |
G05B 210 |
||
|
22,5 – 24 |
G05A 225 |
G05B 225 |
||
|
24 – 25,5 |
G05A 240 |
G05B 240 |
||
|
25,5 – 27 |
G05A 255 |
G05B 255 |
||
|
27 – 28,5 |
G05A 270 |
G05B 270 |
||
|
28,5 – 30 |
G05A 285 |
G05B 285 |
||
|
30 – 31,5 |
G05A 300 |
G05B 300 |
||
|
31,5 – 32 |
G05A 315 |
G05B 315 |
